Обработка данных
Мин. скорость обнаруживаемых целей – 10 км/ч Макс. скорость обнаруживаемых целей - 1200 км/ч
Радиолокационная станция
«Панорама»
Малогабаритная радиолокационная станция обнаружения и сопровождения воздушных целей на базе технологии активной фазированной антенной решётки.
РЛС пост позволяет обеспечить распределение обнаруживаемых целей по объектам дальнейшего наведения оптико-электронных систем, а так же постоянный контроль в режиме обнаружения / сопровождения ВЦ.
В диапазоне высот от 5м до 5 км.
до 20 км
Дальность обнаружения
- • Обнаружение воздушных целей с ЭПР от 0,001 м²
- • Точность обнаружения по азимуту не хуже 0,3°
- • Зона обнаружения в пространстве 360° по азимуту и -25° / +65° по углу места
50 целей
Сопровождение одновременно
Сопровождение до 50 целей одновременно на одной РЛС в круговом и секторном режимах с автоматической передачей координат и формуляров данных, характеристик полёта цели на оптико-электронные системы.
Диапазон обнаружения целей:
- Обнаружение типов целей на дистанции до 8-15 км
- Dji Mavic - до 8 км
- Агродрон - до 15 км
- до 20-40 км
- Самолёт типа «Лютый» - 20 км
СОСТАВ СТАЦИОНАРНОЙ РАДИОЛОКАЦИОННОЙ СТАНЦИИ

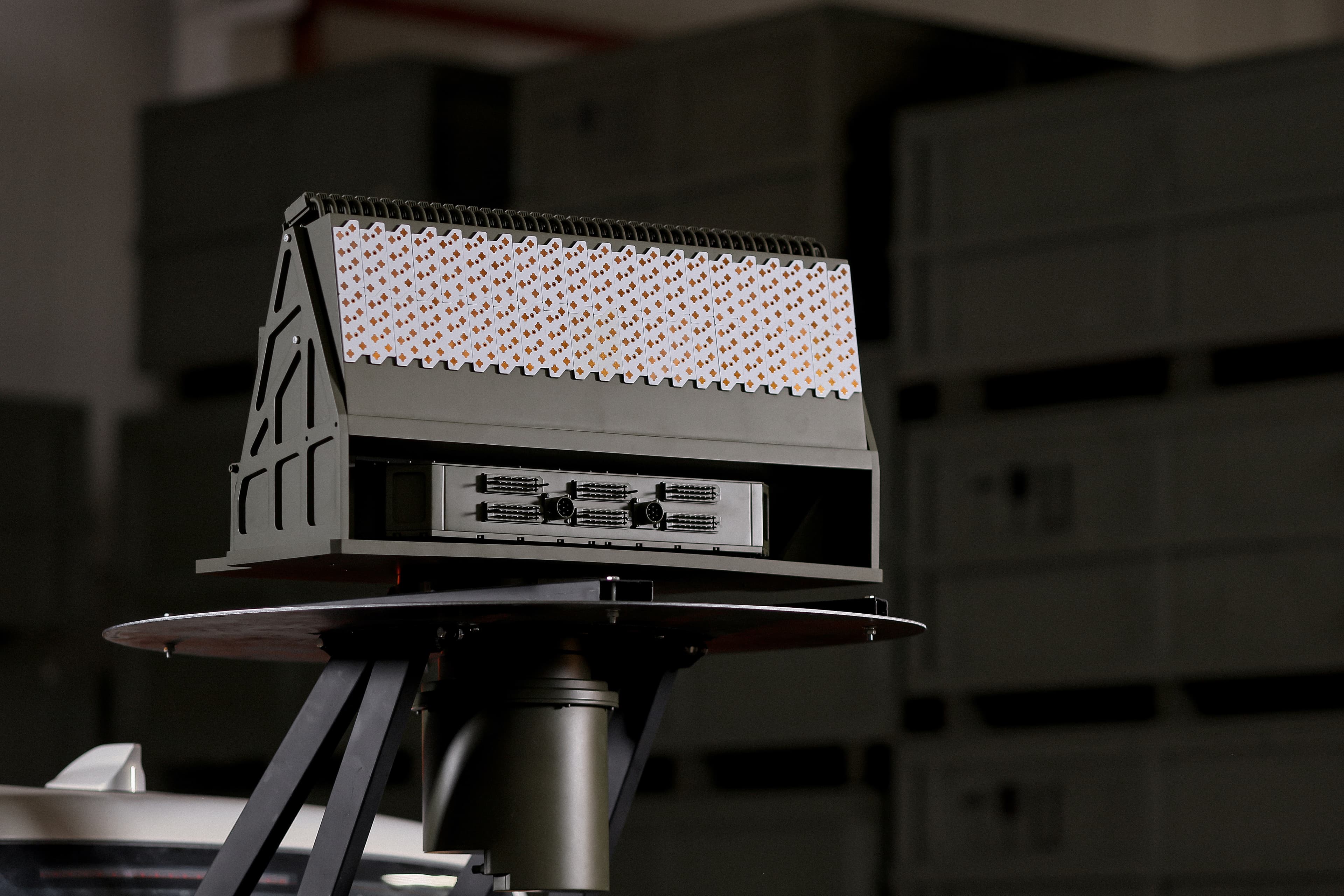

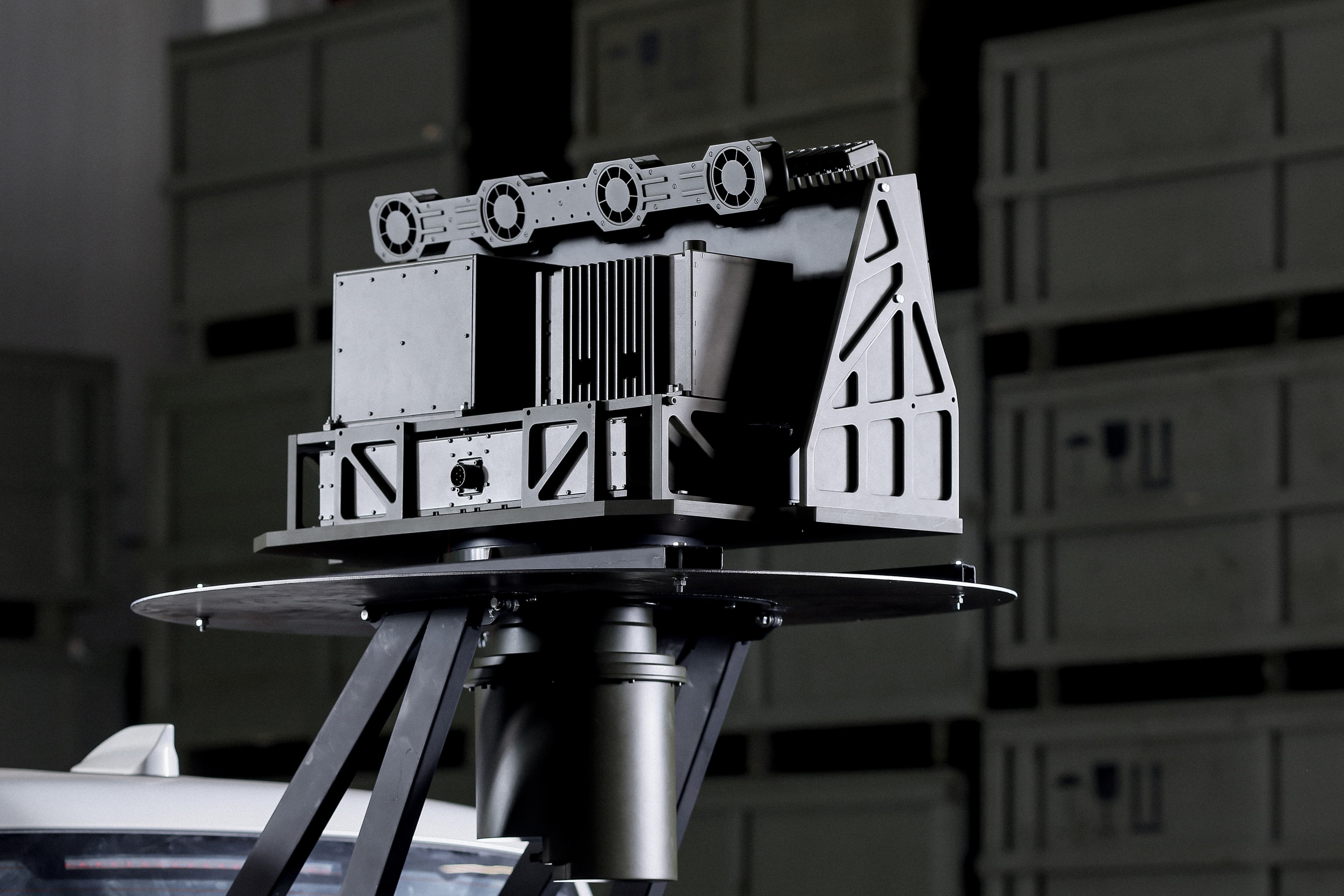

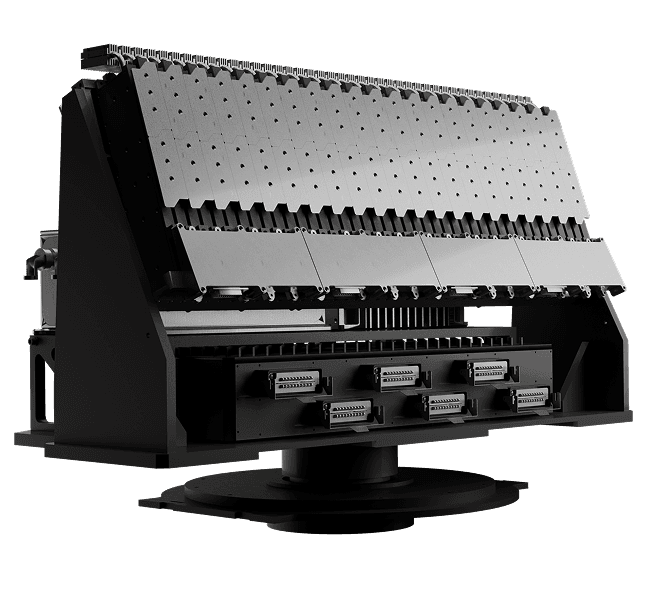

Малогабаритная радиолокационная станция «Панорама»
Малогабаритная радиолокационная станция обнаружения и сопровождения воздушных целей на базе технологии активной фазированной антенной решетки.
Анализ угроз
Выдача данных о положении обнаруженной цели в относительных и географических координатах. Завязка траекторий сопровождаемых целей.
Режимы работы:
Круговой обзор Секторный обзор (электронное сканирование с увеличенным темпом обновления информации о цели)
Варианты исполнения
комплекса защиты
Комплекс защиты возможен в различных вариантах компоновки, в зависимости от характеристик прикрываемого объекта.
Стационарный комплекс
Оборудование и пункт управления размещаются в защищённых помещениях, работа ведётся в непрерывном режиме.

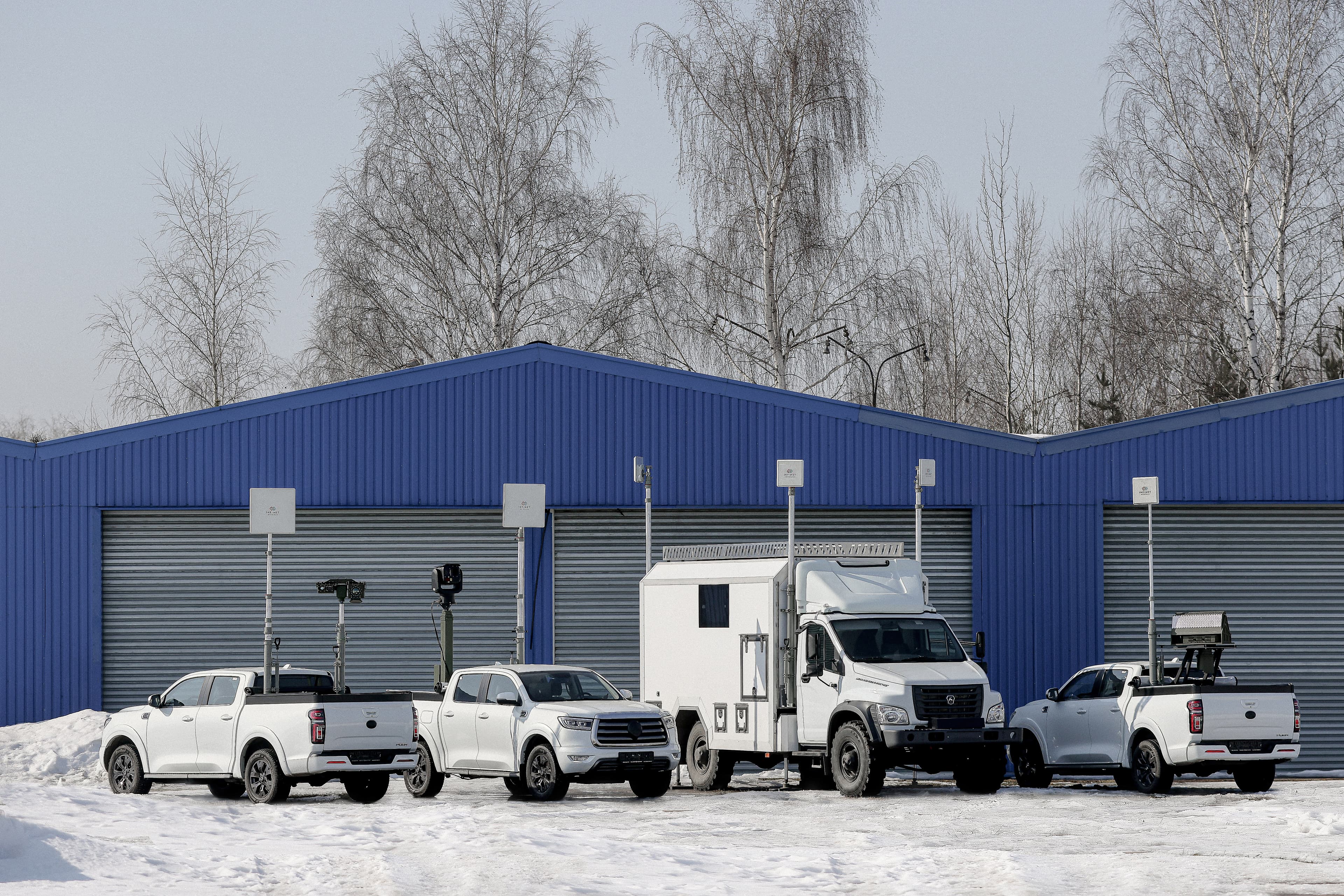

Мобильный комплекс
Обеспечивает быструю передислокацию, развёртывание и свёртывание. Позволяет оперативно реагировать на изменения воздушной обстановки.
Комбинированная система
Обеспечивает эшелонированную защиту с перекрытием зон ответственности и возможностью наращивания средств под конкретный объект.
В зависимости от анализа прикрываемого объекта, комплекс «Аркан-РБТ» может быть стационарный, мобильный или являться комбинированной системой.
ПодробнееМобильный радиолокационный пост
Мобильный радиолокационный пост
Мобильный комплекс обнаружения и сопровождения воздушных целей с радиолокационной станцией «Панорама» на базе технологии активной фазированной антенной решётки.
ПУ может обеспечить одновременную работу от 2-3х средств РЛС обнаружения и до 10 средств оптико-электронных систем. В зависимости от величины и площади прикрываемого объекта, ПУ может располагаться секториально и обеспечивать выполнение задачи в заданном секторе/районе во взаимодействии с соседними комплексами аналогичного характера.
до 20 км
Дальность связи
Обмен информацией по вычислительным сетям с использованием средств передачи данных типа InfiMan (топологии «точка» - «многоточка») на расстоянии до 20 км, с максимальной пропускной способностью до 670 Мбит/с.
50 целей
Сопровождение одновременно
Сопровождение до 50 целей одновременно на одной РЛС в круговом и секторном режимах с автоматической передачей координат и формуляров данных, характеристик полёта цели на оптико-электронные системы.
Диапазон обнаружения целей:
- Обнаружение типов целей на дистанции до 8-15 км
- Dji Mavic - до 8 км
- Агродрон - до 15 км
- до 20-40 км
- Самолёт типа «Лютый» - 20 км
СОСТАВ МОБИЛЬНОГО ПОСТА С РЛС «ПАНОРАМА»

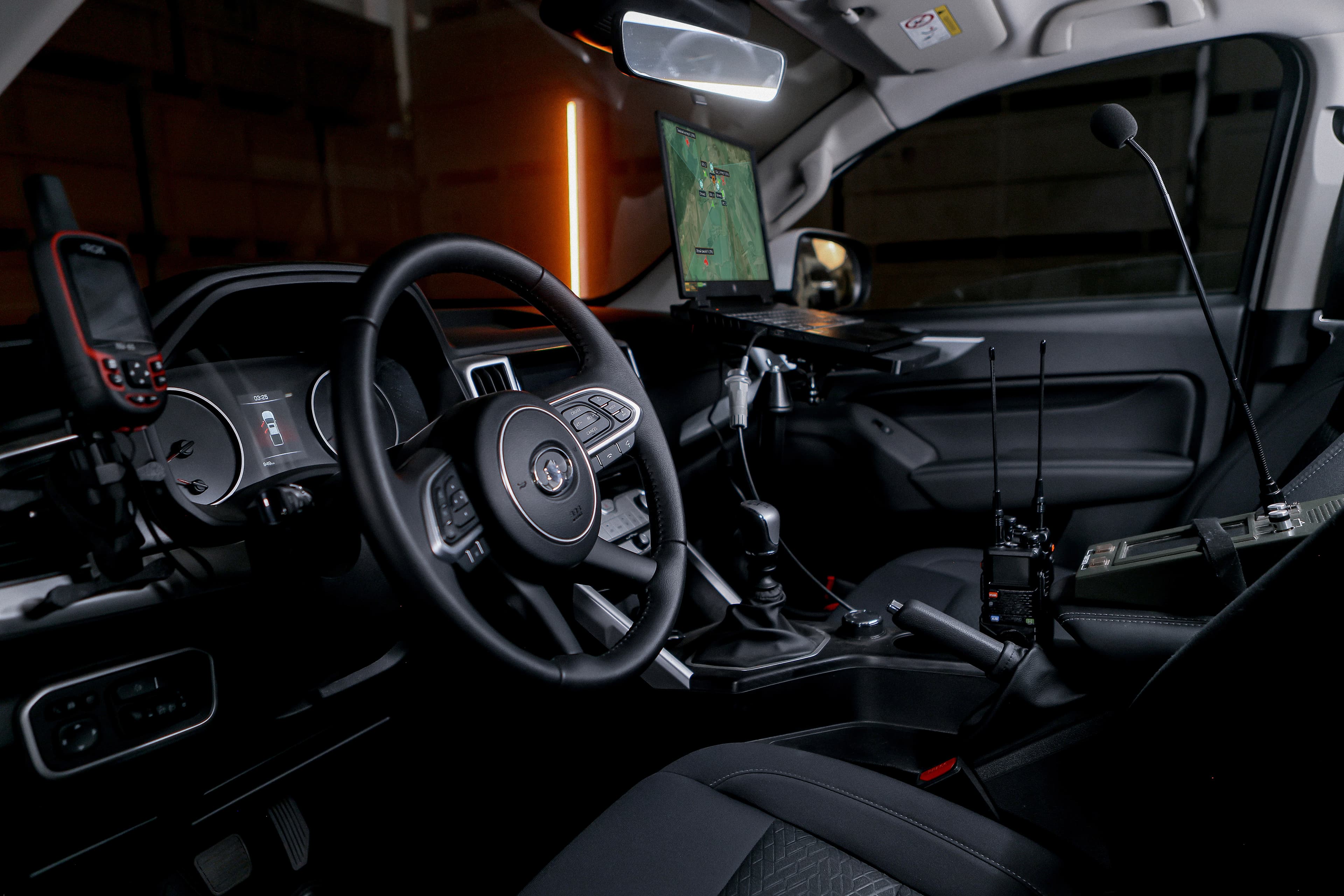

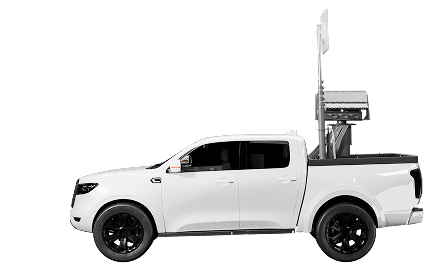

Мобильный радиолокационный пост

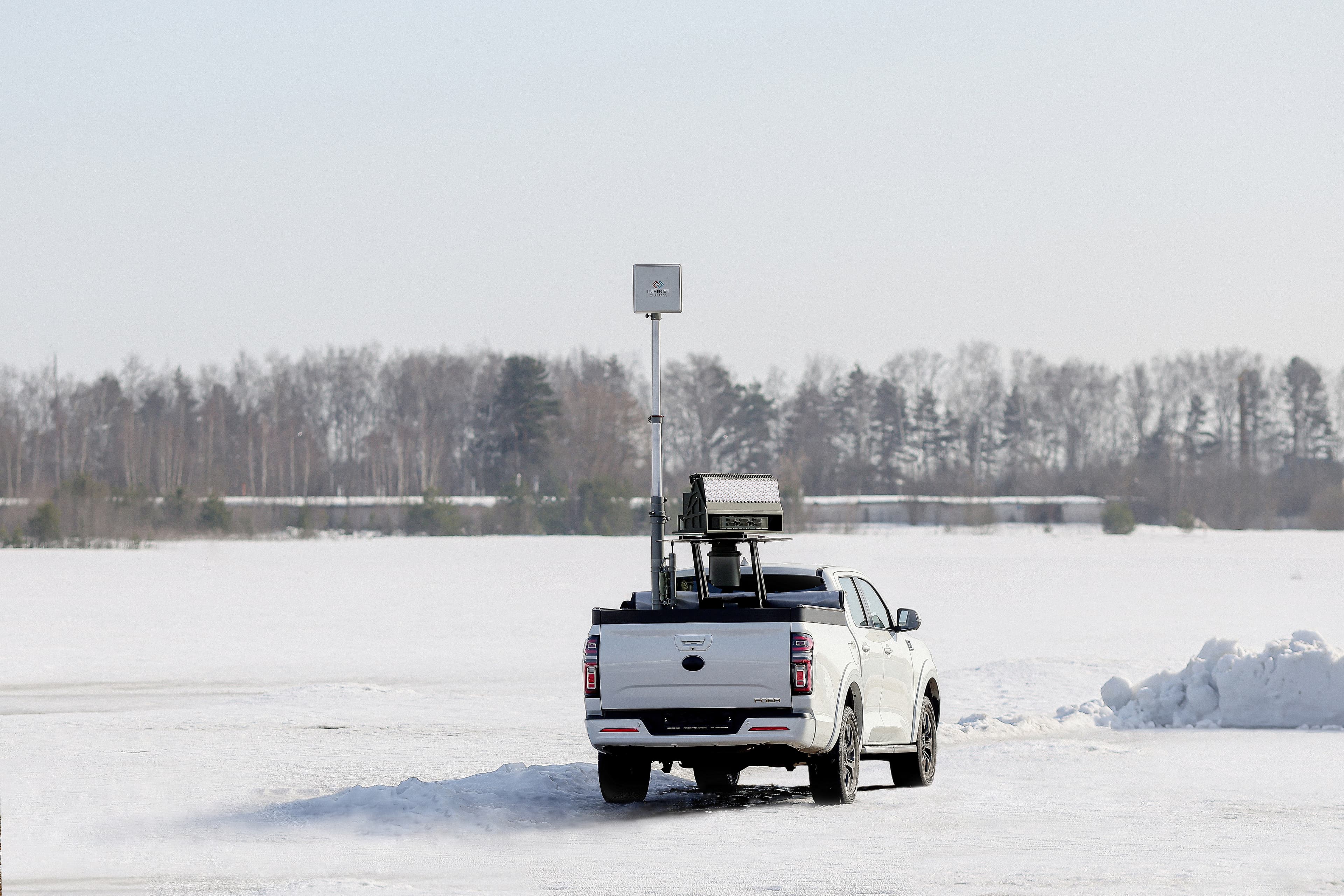

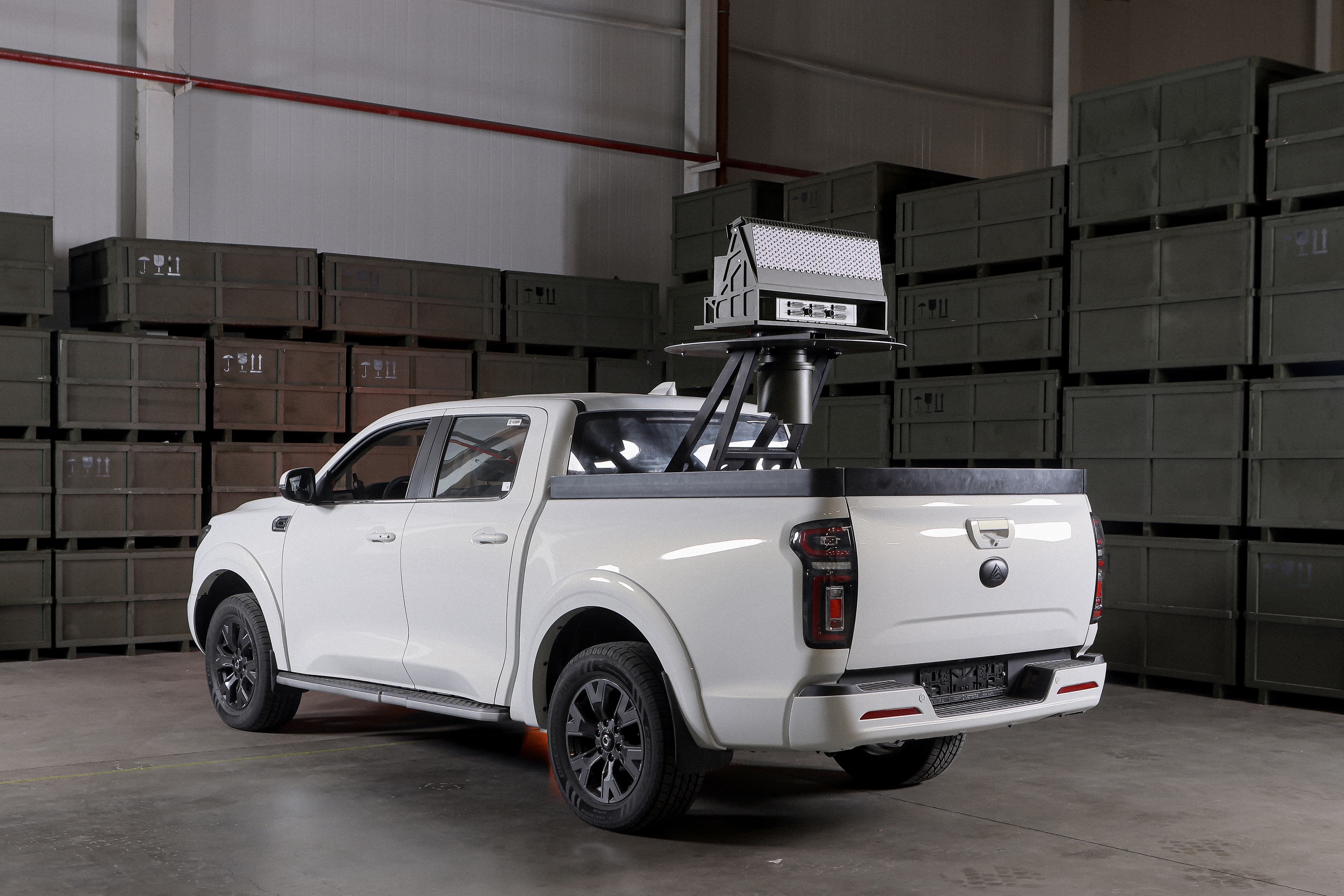

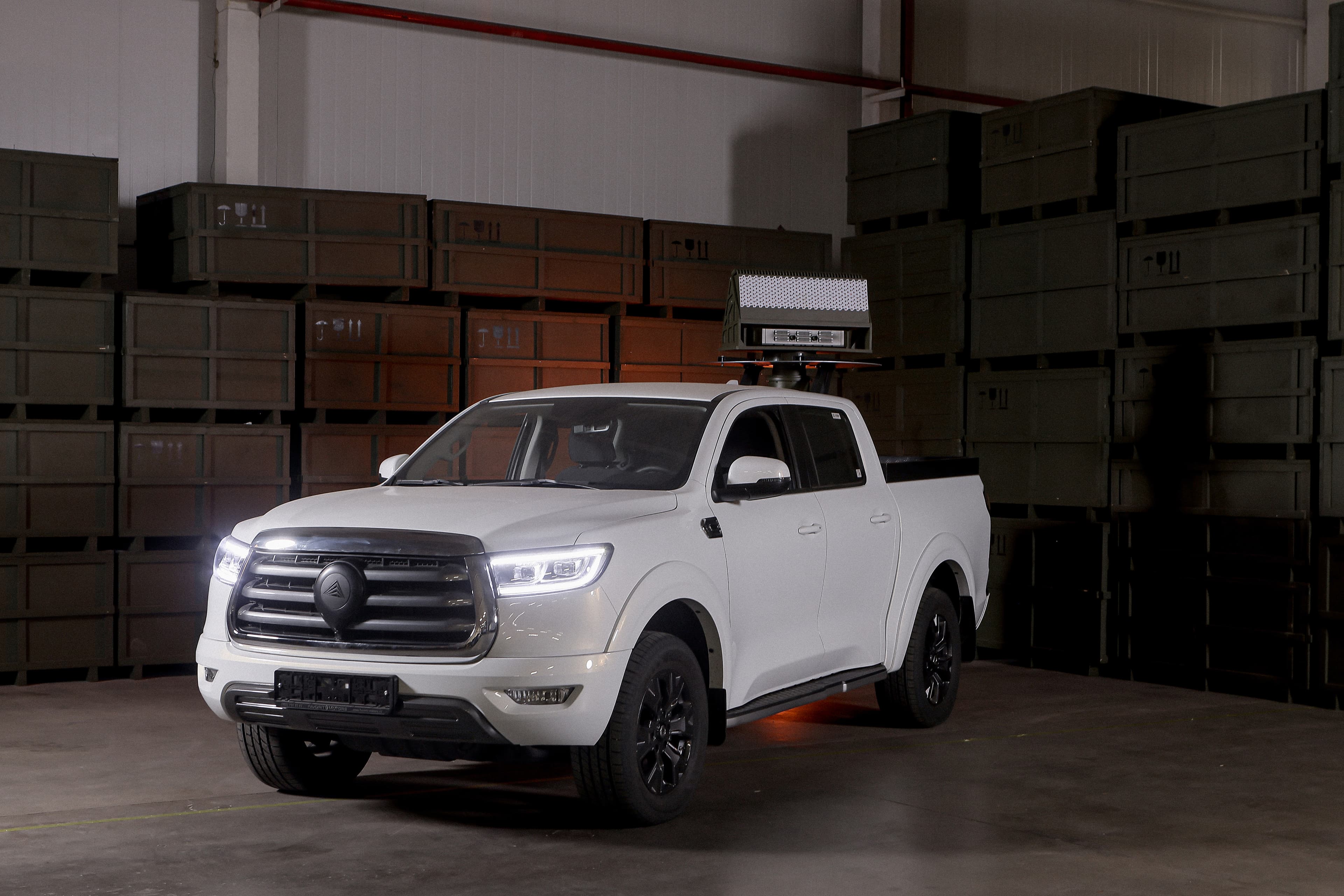

Мобильный радиолокационный пост на базе пикапа с РЛС «Панорама»
Доверенный программный комплекс «Азимут»
Программный комплекс «Азимут»
Система позволяет объединять несколько комплексов в единую систему защиты объекта.
- доверенный программный комплекс
- распределённая открытая архитектура
- высокая отказоустойчивость
- масштабируемость
- интеграция в инфраструктуру
